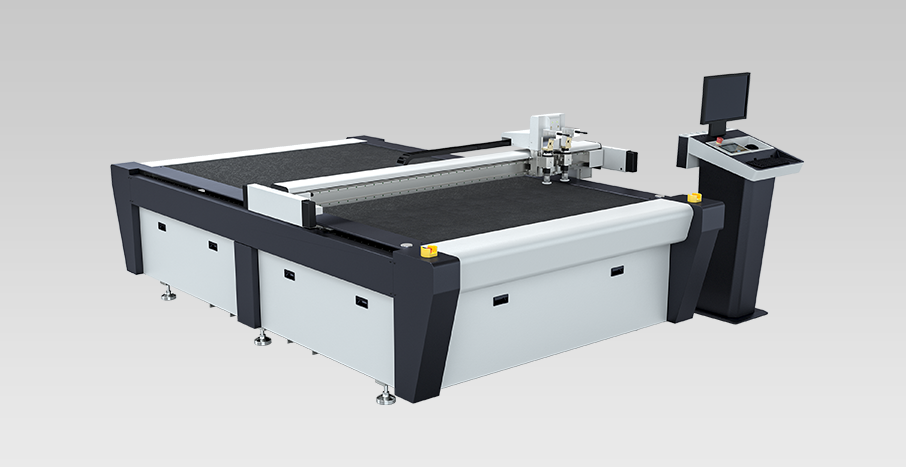

CB03II-2516 柔板切割机 - 剪切系统03系列 - JWEI东升国际数控

CB03II-2516柔板切割机作为专为柔板切割造作而研发出产的智能裁切设备 ，在柔板加工领域展示出了其怪异的优势。它建设了震荡刀工具、拖刀工具及柔板专用开槽工具 ，使得切割和多种角度倒角的造作变得急剧而精准。震荡刀工具通过高频震荡来实现对柔板的切割 ，其切割速度快 ，且隐语平坦 ，大大提高了出产效能。拖刀工具则用于处置一些较为复杂的切割需要 ，能够实现对柔板的精密加工。而柔板专用开槽工具 ，更是为柔板的特定加工需要量身定造 ，可能轻松实现开槽工作。



400%
对比人为异形裁切效能提升
200%
矩形提升
产品利用场景
CB03II-2516 柔板切割机作为一种多职能的智能裁切设备 ，在多个领域都有着宽泛的利用。其重要利用于柔板、纸箱、精品礼河注纸工艺品、展示展架、包装内衬、蛋糕插卡、立体书画、纸品托盘等产品的造作。
20240507105444733
卡纸
20240507105455627

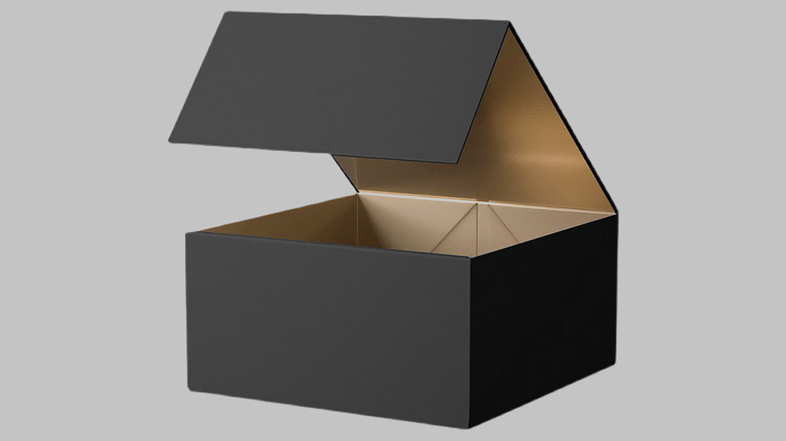

灰板
20240507105513611
瓦楞
20240507105529218
PEP泡棉
20240507105543404
中空板
20240507105556824

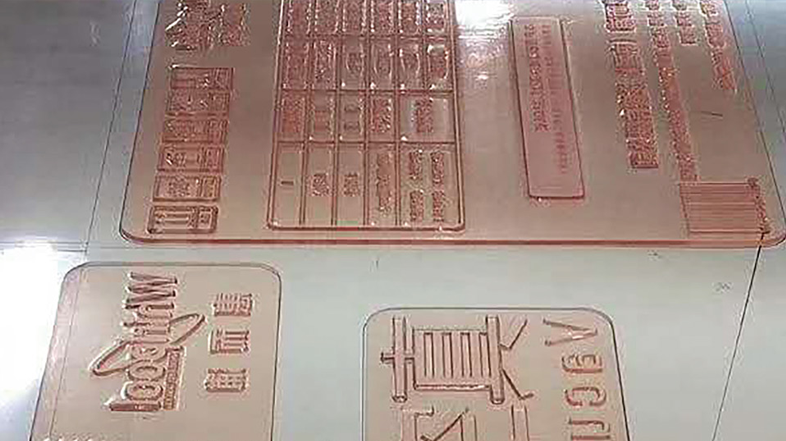

柔板

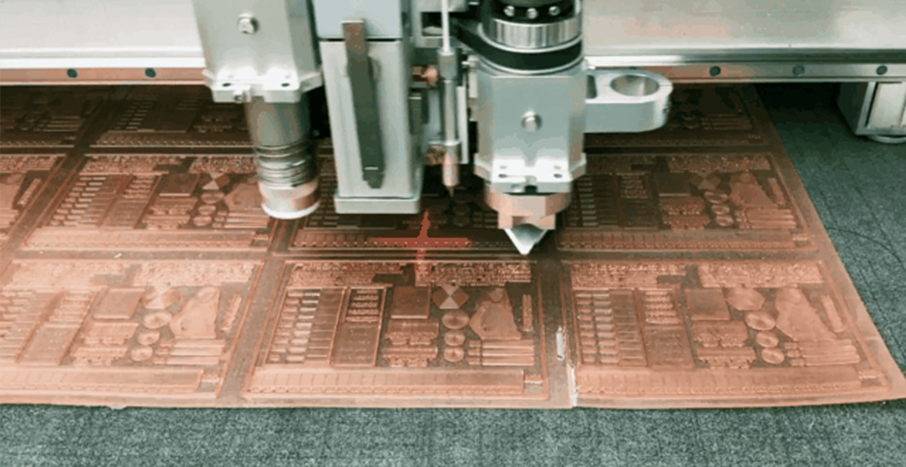

切割视频
优势特点
20240507080751410

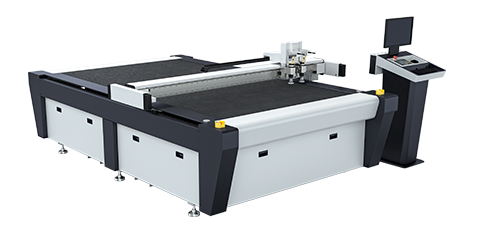

活动节造系统
六轴高速活动节造系统是一项拥有自主知识产权的先进技术 ，其在切割头活动精准性和曲线活动滑润性方面阐发卓越。该系统通过精密的算法和优化的机械设计 ，实现了高速、高精度的活动节造
20240507080812974

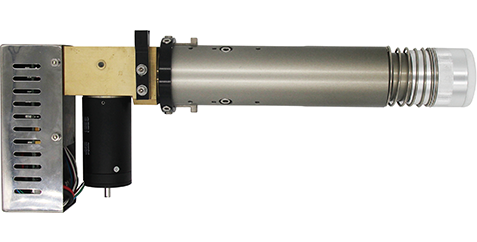

高频电动振动刀
内置高频Maxon电机是其高效力的主题地点。这款电机具备杰出的机能 ，转速高达18000RPM ，为系统提供了壮大的动力支持。无论是应对高硬度的资料还是厚实的材质 ，它都能展示出卓越的切割能力
20240507080857474

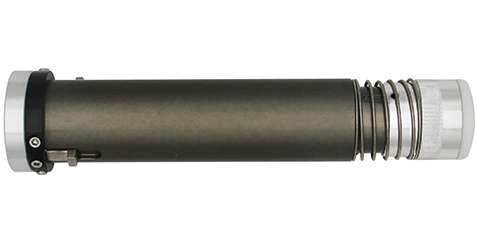

拖刀工具
可应对厚度不超过5mm的资料。相对于振动刀 ，切割速度更快。
20240507083807589
以太网传输端口
数据传输矫捷不变 ，自动化拓展性更强；可实现远程升级守护 ，实现局域网内节造机械及挪用文件。
20240507080943931
集成电路节造器
节造器为高机能集成电路节造器（非电脑主板插卡） ，可与任一通常电脑（含笔记本）衔接 ，不需专门另配高配电脑；产生电脑故障可方便的更换通常电脑来操作设备 ，齐全排除因电脑环节故障
20240507081004324

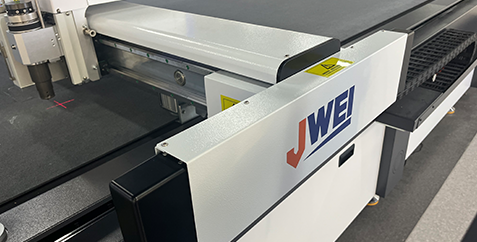

安全防护
安全防撞设计简洁风雅 ，内建红表线光栅装置 ，反映活络 ，为操作人员的人身安全、机械的安全运行保驾护航。
20240507081033587

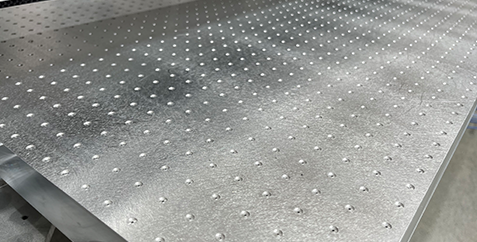

航空用蜂窝铝板+多孔PVC台面
行业内首家选取航天航空蜂窝铝板：牢固、耐候、平坦度高、强负荷下也不易变形 ，内部蜂窝结构空气流通顺畅？裳》智 ，超劲风、强吸力。 微孔PVC台面 ，压痕成效更佳。
20240507081101711

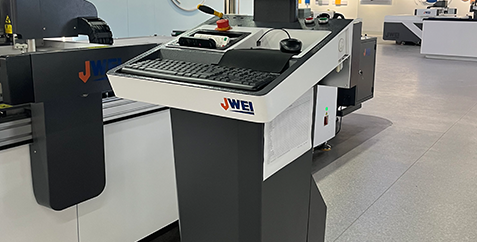

独立操控平台（不含电脑）
集成急停按钮与触摸屏人机界面 ，界面敦睦上手快 ，便于快捷设置各类切割参数；提供PC装置空间。
20240507081127778

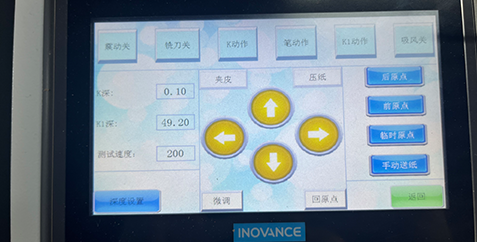

触摸屏
触摸屏上可视数字化微和谐预设存储刀深、刀压；设置各类切割参数 ，方便节造机械运行。
20240507081148900

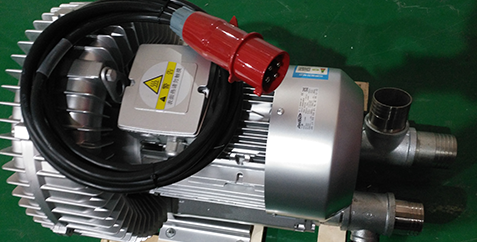

气泵？
强力的真空吸风尚泵？ ，让资料牢牢固定在平台 ，通度日动节造系统 ，进行个性化产品加工
20240507081208416

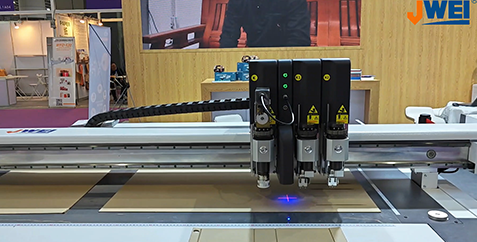

激光定位？
双光标定位？ ，让印刷产品通过手动两点定位方式 ，也能急剧精准定位裁切
多种工具
  • 20240507035906472
    灰板开槽工具
    灰板开槽工具
    专为灰板开槽而设 ，多角度可调：0°~135°肆意可调
  • 20240507035930133
    卡纸开槽工具
    卡纸开槽工具
    专为卡纸开槽而设 ，自适应台面 ，防切透设计职能 ，可轻松实现卡纸高精度开槽需要
  • 20240507035953730

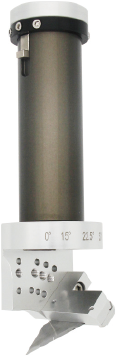

    V-CUT开槽工具
    V-CUT开槽工具
    可实现蜂窝板 ，KT板等多种类资料0°~120°肆意可调开槽需要
  • 20240507040016160

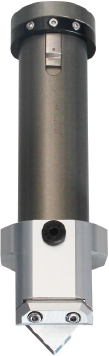

    相框开槽工具
    相框开槽工具
    90度固定式开槽 ，专为相框 ，柔板 ，消音板等资料进行90度角开槽
  • 20240507040034497
    半切刀工具
    半切刀工具
    专门为不干胶、告白喷绘背胶等资料的半穿透切割而设计。共同精密相机定位系统 ，无论多么复杂的异形图案可轻松切割。
  • 20240507040055398
    5MM震荡工具
    5MM震荡工具
    泡棉振动切割工具 ，占有2mm振动行程 ，专用于厚达50mm EPE珍珠棉、EVA泡棉、海绵等发泡资料的裁切。
  • 20240507040837629

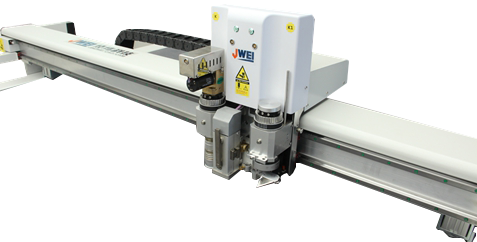

    相机定位系统
    相机定位系统
    印刷类资料 ，通过相机定位系统 ，急剧精准定位裁切 ，通过集成的QR工作分类？ ，可幼批量性进行分歧批次产品的自动化调图出产
技术参数
更多具体职能请联系客服。

以下参数本公司保留最终诠释权 ，如有改观 ，恕不另行通知。

参数

描述

机械型号

 CB03II-2516

多职能机头

双工具固定孔位 ，工具快插式固定 ，更换切割工具方便迅捷、即插即用 ，集裁怯注压痕、画图、镂铣等职能于一体

工具配置

标配电动振动切割工具、拖刀工具、画图工具

最大裁切速度

1500mm/s （分歧资料 ，速杜仔所分歧）

沉复精度

±0.05mm

最大裁切厚度

50mm （厚度上限凭据具体资料而定）

裁切资料

纸卡类 ，铜版纸、PVC、特种纸、瓦楞纸、灰纸板、蜂窝纸板、ABS板、PVC板、EPE、EVA泡沫、灯箱片、背胶、相框纸雪弗板、KT板、不干胶、等等。

资料固定方式

真空吸附

传输端口

以太网口

传动系统

高级伺服系统、进口直线导轨、同步带、丝杠、齿轮

缓存

2GB

指令系统

HPGL兼容体式

兼容体式

DXF、PLT、XML、PDF、EPS、PS、CF2、AI、ACM、CUT、JW

整机功率

9.5kw

额定电压

380V±10%

有效工作尺寸

 2500mm×1600mm

整机尺寸

 3571×2504×1325mm

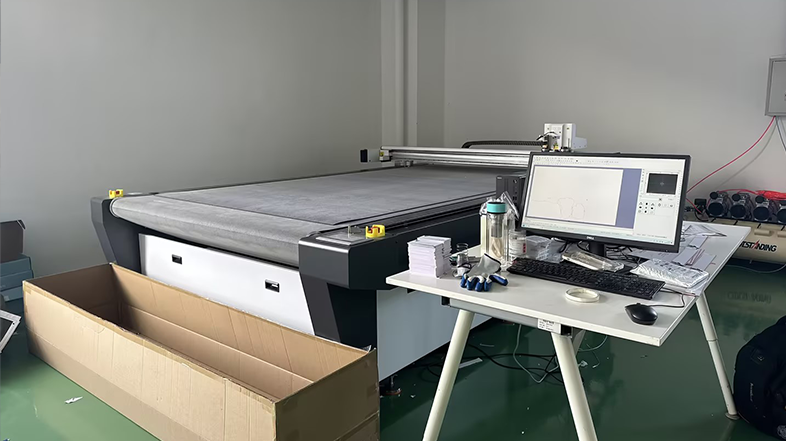

场地实拍
